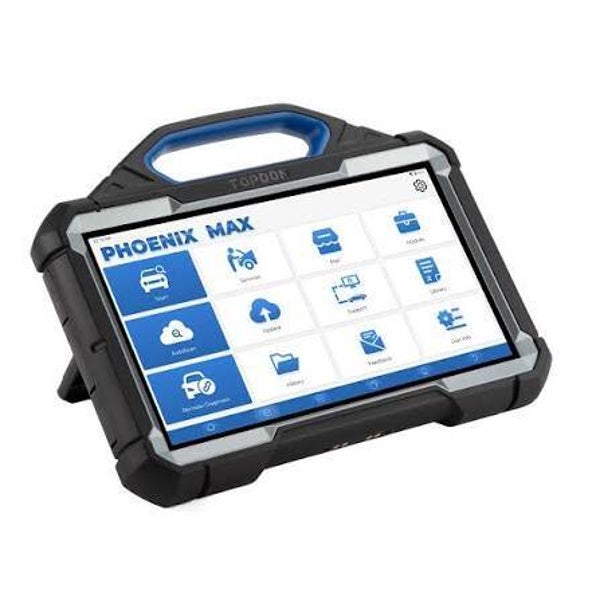

Topdon Phoenix MAX

Topdon Phoenix MAX
€ 3.399,00 GRATIS verzending

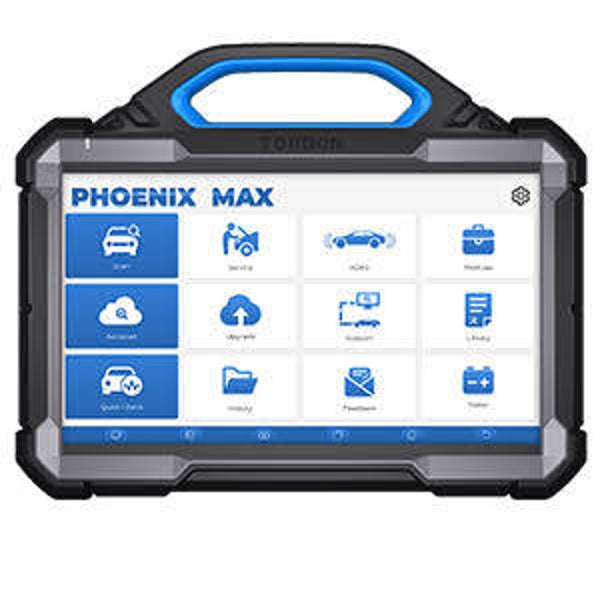

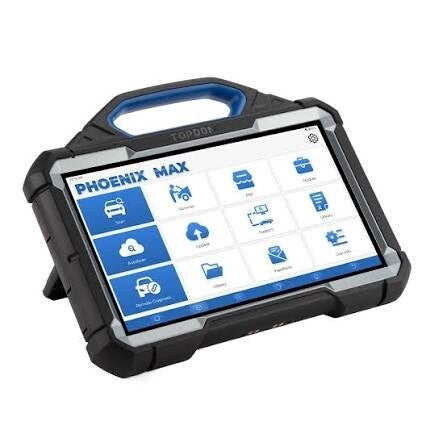

De Topdon Phoenix Max is een professionele, uitgebreide diagnosetester voor het uitlezen, testen, coderen en programmeren van moderne personenauto’s. De Phoenix Max beschikt over een groot 13,3 inch touchscreen, een krachtige hardwareconfiguratie en de nieuwe Phoenix MDCI PRO-interface.



Dankzij ondersteuning voor onder andere CAN FD, DoIP en J2534 PassThru is de Phoenix Max geschikt voor moderne voertuigen en uitgebreide diagnose- en programmeerwerkzaamheden. Daarnaast beschikt het systeem over uitgebreide onderhoudsfuncties, online coderen en programmeren, bidirectionele functies, topologiemapping en ondersteuning voor meer dan 110 voertuigmerken.



De belangrijkste upgrades ten opzichte van de voorgangers

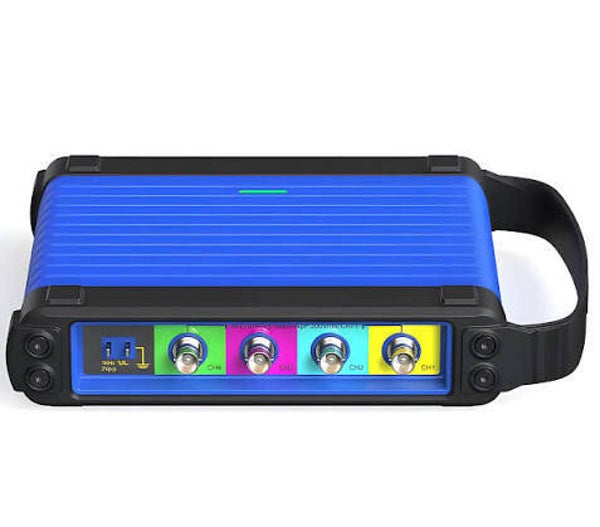

  • 4-kanaals Topdon oscilloscoop verkrijgbaar voor slechts € 299,95 extra

  • Nieuwe Phoenix MDCI PRO-interface met ondersteuning voor meer communicatieprotocollen, waaronder DoIP en CAN FD

  • Inclusief dockingstation

  • Ondersteuning voor J2534 PassThru

  • Groot 13,3 inch touchscreen

  • Meer speciale functies, waaronder het opnieuw inleren van het airconditioningsysteem, ADAS-ondersteuning, GPF-regeneratie en realtime spanningsweergave

  • Sneller systeem met Android 9

  • 8 GB werkgeheugen

  • 256 GB opslagruimte

  • Meer merken online coderen en programmeren zonder dat hiervoor een apart account bij het betreffende merk nodig is

Functies en mogelijkheden

Geschikt voor de vernieuwde APK-eisen (OBFCM)

De APK-regelgeving houdt in dat tijdens de APK een EOBD-scanner moet worden gebruikt. Dit betekent dat voertuigen die na 31 december 2005 voor het eerst zijn toegelaten een emissiemeting moeten krijgen.

Daarnaast beschikt de Phoenix Max over de OBFCM-functie (OnBoard Fuel Consumption Monitoring), welke sinds 01-01-2024 van toepassing is.

Intelligente diagnose (automatische VIN-technologie)

Het systeem beschikt over intelligente diagnose. De tablet en de OBD2-interface (VCI) communiceren via Bluetooth, waarna automatisch wordt gezocht naar het VIN-nummer van het voertuig.

Automatische VIN-technologie is rond het jaar 2005 geïntroduceerd. Indien gewenst kan het voertuig ook handmatig worden geselecteerd.

Communicatiesystemen

De Phoenix Max kan communiceren met alle elektronische systemen van het voertuig, waaronder:

  • Motor

  • Transmissie

  • ABS

  • Airbags

  • Startonderbreker

  • Instrumentenpaneel

  • Airconditioning

  • Stuurbekrachtiging

  • Body

  • Chassis

  • En overige elektronische systemen

Actuatoren testen (bidirectional control)

Met de bidirectionele functies krijgt u toegang tot voertuig specifieke subsystemen. De beschikbare tests verschillen per voertuigfabrikant, bouwjaar en model.

Tijdens een activeringstest geeft de tablet opdrachten aan de ECU om bepaalde actuatoren aan te sturen. Zo kunt u bijvoorbeeld de werking van de benzinepomp, elektrische ramen en andere componenten testen.

Coderen en programmeren

De Phoenix Max ondersteunt online coderen en programmeren van onder andere:

  • Mercedes

  • BMW

  • Volkswagen

  • Audi

  • Seat

  • Skoda

  • Porsche

  • Land Rover

  • Nissan

  • Hyundai

  • Jaguar

In de toekomst kunnen hier meer merken aan worden toegevoegd.

De MDCI PRO-interface ondersteunt het J2534-protocol. Hierdoor is programmeren van andere merken eveneens mogelijk wanneer gebruik wordt gemaakt van de benodigde OEM-diagnosesoftware en een eventueel vereist dealeraccount.

J2534 programmering

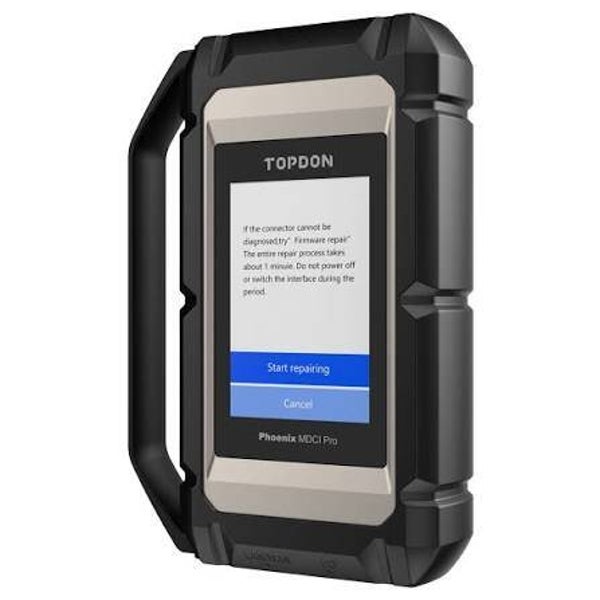

De Phoenix MDCI PRO is een communicatie-interface die is ontworpen ter ondersteuning van de J2534-specificaties voor ECU-herprogrammering.

Naast de normale VCI-functie kan de MDCI PRO worden gebruikt als J2534 PassThru-interface. Dit kan in combinatie met een Windows 10- of Windows 11-pc waarop de betreffende OEM-diagnosesoftware is geïnstalleerd.

Realtime spanningsweergave

De Phoenix Max beschikt over realtime spanningsweergave. Hiermee kan de technicus tijdens de diagnose continu de spanningstoestand van het voertuig bewaken.

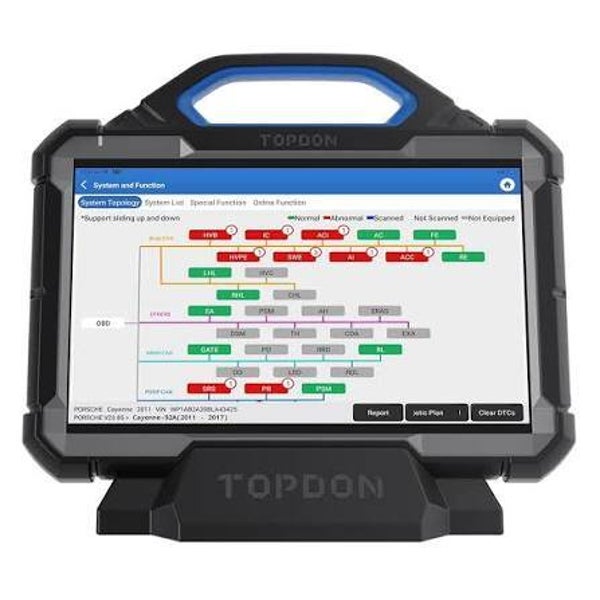

Topologiemapping

Met de topologiemapping krijgt u een visueel overzicht van de verschillende voertuigsystemen, foutcodes en de communicatiestatus tussen de modules.

Hierdoor is snel te zien welke systemen foutcodes bevatten en waar mogelijke communicatieproblemen aanwezig zijn.

Voertuigdekking

De Phoenix Max biedt uitgebreide voertuigdekking voor Amerikaanse, Aziatische en Europese voertuigen.

Het systeem ondersteunt meer dan 110 voertuigmerken. De voertuigdekking wordt voortdurend uitgebreid en bijgewerkt.

Voor een actueel overzicht van de mogelijkheden per auto en vrachtwagen kunt u de voertuigdekking van Topdon raadplegen.

Updates

Het ophalen van software-updates is eenvoudig. Via het update-menu kunnen updates met één druk op de knop via WiFi worden gedownload en geïnstalleerd.

Het systeem wordt geleverd met één of twee jaar gratis software-updates, afhankelijk van de gekozen uitvoering.

Security Gateway

Let op: steeds meer voertuigfabrikanten maken gebruik van Security Gateways.

Voorbeelden hiervan zijn:

  • FCA-groep vanaf 2017

  • Volkswagen vanaf 2021

  • Mercedes-Benz vanaf 2021

  • Nissan vanaf 2020

  • Renault vanaf 2021

Om toegang te krijgen tot beveiligde systemen kan autorisatie van de fabrikant noodzakelijk zijn. Eventuele aanvullende kosten worden door de betreffende fabrikant in rekening gebracht.

Er kunnen geen rechten worden ontleend aan de toegang tot Security Gateway-systemen, aangezien deze toegang door de voertuigfabrikant wordt bepaald.

Snel-scan en snel-wis functie

Met de snel-scanfunctie kunnen alle beschikbare voertuigmodules met één druk op de knop worden gescand.

Met de snel-wisfunctie kunnen foutcodes uit alle beschikbare modules met één druk op de knop worden gewist.

Protocollen

De Phoenix Max ondersteunt diverse moderne communicatieprotocollen en communicatiestandaarden, waaronder:

  • CAN

  • CAN FD

  • DoIP

  • J2534

  • D-PDU

  • RP1210

Daarnaast worden alle 5 OBD2/EOBD-protocollen en alle 10 OBD2/EOBD-testmodi ondersteund.

De tester ondersteunt motormanagementdiagnose bij OBD2/EOBD-voertuigen vanaf 1996 tot heden, inclusief voertuigen met CAN.

Weergave foutcodes

Foutcodes worden overzichtelijk weergegeven met een bijbehorende omschrijving op het grote 13,3 inch scherm.

Live data en Freeze Frame-data

De Phoenix Max kan realtime voertuiggegevens weergeven, ook wel live data genoemd.

De gegevens kunnen zowel grafisch als in tabelvorm worden weergegeven. Daarnaast is het mogelijk om live data op te nemen en later opnieuw af te spelen.

Dit kan helpen bij het opsporen van problemen met sensoren, actuatoren en andere voertuigcomponenten.

Rapport opslaan en afdrukken

Na een diagnose kan een diagnoserapport als PDF-bestand worden opgeslagen.

Het rapport kan vervolgens worden geprint of per e-mail naar een klant worden verstuurd.

De Phoenix Max bewaart daarnaast de geschiedenis van eerder uitgelezen voertuigen. Hierdoor kan een voertuig eenvoudig opnieuw worden geopend wanneer het later terugkomt voor een vervolgdiagnose.

Talen

De volgende talen worden ondersteund:

Engels, Nederlands, Duits, Russisch, Frans, Arabisch, Spaans, Italiaans, Portugees, Pools, Turks, Grieks, Hongaars, Deens, Roemeens, Servisch, Zweeds, Tsjechisch en Fins.

*Heavy Duty wordt alleen in het Engels weergegeven.

Onderhoudsfuncties

De Phoenix Max beschikt over een groot aantal onderhouds- en servicefuncties. De beschikbare functies kunnen per merk, model, bouwjaar en uitvoering verschillen.

Voor een actueel overzicht van de mogelijkheden per auto en vrachtwagen kunt u de voertuigdekking van Topdon raadplegen.

Hieronder volgt een overzicht van de meest voorkomende functies:

  • Onderhoud service reset (Service): resetten van het onderhoudssysteem na uitgevoerd onderhoud, zodat de service-indicator weer overeenkomt met de onderhoudsstatus van het voertuig.

  • Olie lamp reset: resetten van het olielifesysteem na het vervangen van olie en oliefilter.

  • Injectoren inleren: nieuwe injectornummers coderen na het vervangen van injectoren.

  • Elektronische parkeerrem reset (EPB): elektronische parkeerrem activeren/deactiveren en functies uitvoeren die nodig zijn bij onderhoud aan het remsysteem.

  • Stuursensor reset (SAS): kalibreren van de stuurhoeksensor en wissen van opgeslagen waarden.

  • Batterij/accu management systeem (BMS): batterijstatus controleren, stroomverbruik bewaken en een batterijvervanging registreren.

  • ABS ontluchting: uitvoeren van de ABS-ontluchtingsprocedure wanneer dit na werkzaamheden aan het remsysteem noodzakelijk is.

  • Gasklephuis inleren (ETC): initialiseren van de elektronische gasklep en terugzetten van aangeleerde waarden.

  • TPMS reset: resetten van het bandenspanningscontrolesysteem na bijvoorbeeld het vervangen van banden.

  • Airco inleren (AC): kalibreren van het airconditioningsysteem na onderhoud, reparaties of het vervangen van onderdelen.

  • Zonnedak reset (Sunroof Reset): uitvoeren van een resetprocedure van het zonnedak bij bepaalde modellen van onder andere Mercedes-Benz en BMW.

  • Diesel Particulate Filter (DPF): uitvoeren van een regeneratieprocedure van het dieselroetfilter.

  • Gasoline Particulate Filter (GPF): ondersteuning voor werkzaamheden en regeneratieprocedures van het benzinepartikelfilter.

  • Exhaust Gas Recirculation (EGR): uitvoeren van inleer- en resetprocedures van het EGR-systeem na onderhoud of vervanging.

  • Air/Fuel Reset (A/F): resetten van adaptiewaarden met betrekking tot het lucht-brandstofmengsel.

  • AdBlue reset: uitvoeren van reset- en onderhoudsprocedures voor het AdBlue-systeem.

  • Turbo kalibreren (VGT): kalibreren/inleren van het variabele geometrie turbosysteem.

  • Transmissie inleren (CVT): uitvoeren van inleerprocedures van een CVT-transmissie na onderhoud, reparatie of vervanging van onderdelen.

  • Luchtvering kalibreren: kalibreren van de rijhoogte en het luchtveringssysteem.

  • Adaptieve koplampen inleren (AFS): kalibreren van het Adaptive Front Lighting System.

  • Adaptieve cruise control inleren (ACC): kalibreren van de adaptieve cruisecontrol.

  • Beenruimte-module resetten (FRM): resetten en opnieuw inleren van de Footwell Module, voornamelijk toegepast bij BMW en MINI.

  • Bandenmaat initialiseren: invoeren of initialiseren van de bandenmaat wanneer dit door het voertuig vereist wordt.

  • Taalwijziging: bij bepaalde voertuigen kan de taal van de boordcomputer worden gewijzigd.

  • Start/Stop reset: resetten van het start-stopsysteem, onder andere na het vervangen van de accu of werkzaamheden aan het systeem.

  • Transportmodus: activeren van een transportmodus waarbij bepaalde voertuigsystemen tijdens transport worden uitgeschakeld of aangepast.

Wat krijgt u geleverd

  • 1 x Phoenix Max

  • 1 x Opbergkoffer

  • 1 x Dockingstation

  • 1 x Phoenix MDCI PRO-interface

  • 1 x MDCI PRO diagnosekabel

  • 1 x Clipper-kabel (LCDSS)

  • 4 x Zekeringen (AC250V/5A, φ5 x 20 mm)

  • 1 x MDCI PRO CAB Type A-B-kabel

  • 2 x Zekeringen (AC250V/5A, φ6 x 30 mm)

  • 1 x BZ-38 (Mercedes-Benz)

  • 1 x TA-17 (Toyota)

  • 1 x B-20 (BMW)

  • 1 x HA-3 (Honda)

  • 1 x OBD I-adapter

  • 1 x Oplaadkabel

  • 1 x TA-22 (Toyota)

  • 1 x G/V-12 (GM/VAG)

  • 1 x CR-6 (Chrysler)

  • 1 x NN-14+16 (Nissan)

  • 1 x M/H-12+16 (Mitsubishi/Hyundai)

  • 1 x Adapter

  • 1 x AC-kabel (US)

  • 1 x Mini-HDMI naar HDMI-kabel

  • 1 x Oplader

  • 1 x FT-3 (Fiat)

  • 1 x AC-kabel (EU)

  • 1 x AC-kabel (UK)

  • 1 x USB Type-A naar USB Type-C-kabel

  • 1 x Ethernetkabel
