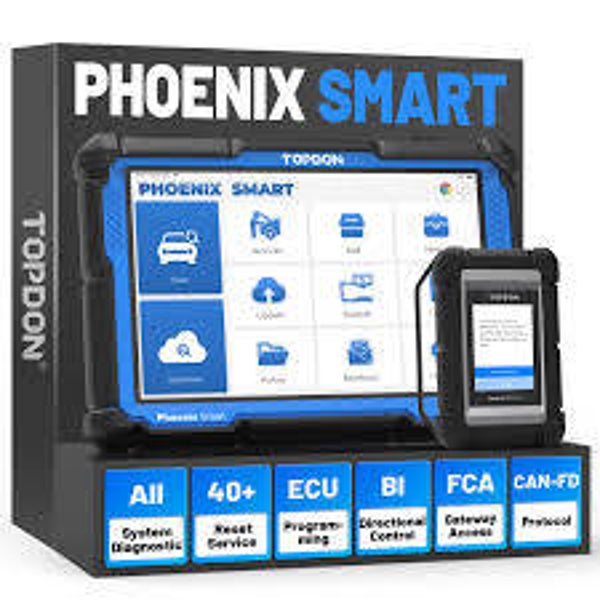

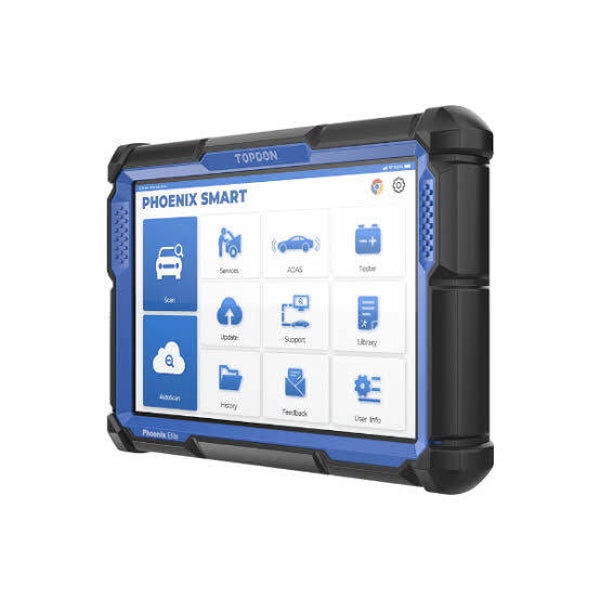

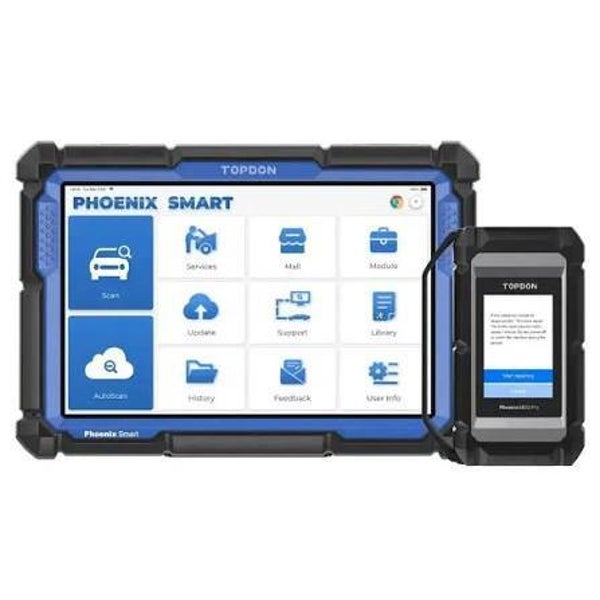

Topdon Phoenix Smart

De Topdon Phoenix Smart maakt deel uit van de nieuwe generatie intelligente diagnosetools van Topdon. De Phoenix Smart is ontwikkeld voor professionele voertuigdiagnose, coderen, programmeren en onderhoud.

De Topdon Phoenix Smart heeft verschillende belangrijke upgrades ten opzichte van zijn voorgangers. De vernieuwde VCI ondersteunt moderne communicatieprotocollen en de tablet beschikt over een snellere processor, Android 10, 128GB opslagruimte en een krachtige 12.600 mAh accu.

Daarnaast beschikt de Phoenix Smart over topologiemapping en uitgebreide mogelijkheden voor online coderen en programmeren.

Belangrijkste upgrades

• Nieuwe VCI met ondersteuning voor meer protocollen.

• Ondersteuning voor DOIP en CAN FD.

• 12.600 mAh accu.

• Sneller systeem met Android 10.

• 128GB opslagruimte.

• Online coderen en/of programmeren van 13 merken zonder dat hiervoor een account bij het betreffende merk hoeft te worden aangemaakt.

• In de toekomst wordt ondersteuning voor meer merken verwacht.

• Topologiemapping waarbij alle systemen in een overzichtelijk boomdiagram worden weergegeven.

Functies en mogelijkheden

Intelligente diagnose

Het systeem beschikt over intelligente diagnose met automatische VIN-technologie.

De tablet en de OBD2-stekker (VCI) communiceren via Bluetooth met elkaar, waarna automatisch wordt gezocht naar het VIN-nummer van het voertuig.

Automatische VIN-technologie is rond het jaar 2005 geïntroduceerd. Daarnaast blijft het mogelijk om een voertuig handmatig te selecteren.

Communicatiesystemen

De Phoenix Smart communiceert met alle elektronische systemen van het voertuig, waaronder:

• Motor

• Transmissie

• ABS

• Airbags

• Startonderbreker

• Instrumentenpaneel

• Airconditioning

• Stuurbekrachtiging

• Body

• Chassis

• En overige elektronische systemen

Actuatoren testen

Dit wordt ook wel bidirectional control genoemd. Hiermee kunnen systemen en componenten in het voertuig rechtstreeks worden aangestuurd om de werking ervan te testen.

Denk bijvoorbeeld aan het bedienen van elektrische ramen of het aansturen van andere componenten.

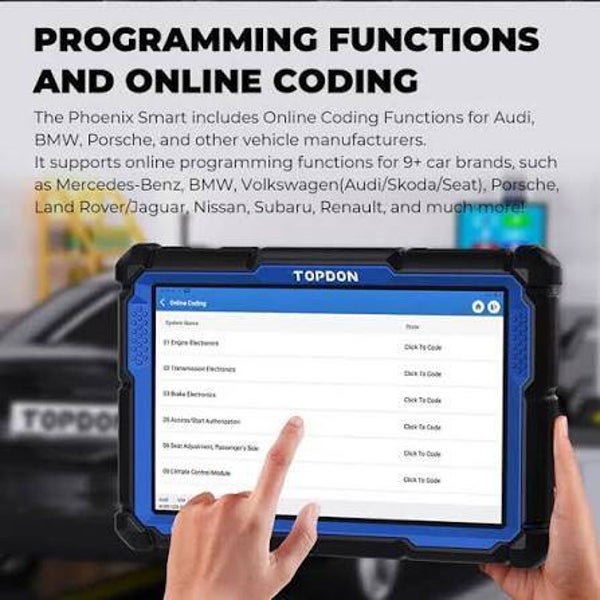

Coderen & programmeren

De Phoenix Smart beschikt over uitgebreide mogelijkheden voor online coderen en programmeren.

Ondersteunde merken zijn onder andere:

• Mercedes

• BMW

• VW

• Audi

• Seat

• Skoda

• Porsche

• Land Rover

• Nissan

• Jaguar

• Subaru

• Renault

• Hyundai

In de toekomst wordt ondersteuning voor meer merken verwacht.

De VCI ondersteunt daarnaast het J2534-protocol. De J2534-driver is nog in ontwikkeling. Hierdoor wordt het in de toekomst mogelijk om ook andere merken via Pass-Thru te programmeren, waarbij voor het betreffende merk een account bij de dealer nodig kan zijn.

Realtime spanningsweergave

De Phoenix Smart beschikt over realtime spanningsweergave.

Hiermee kan de technicus tijdens de diagnose de spanningstoestand van het voertuig bewaken. Dit is met name praktisch bij diagnosewerkzaamheden waarbij een stabiele voedingsspanning belangrijk is.

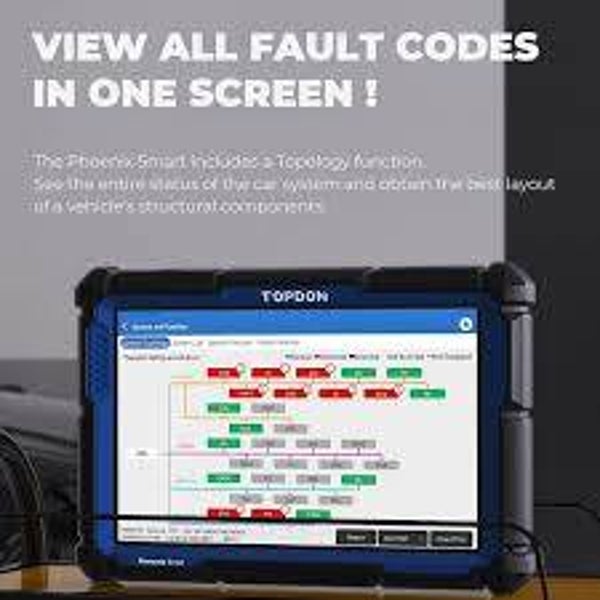

Topologiemapping

Met topologiemapping krijgt u een visueel overzicht van de elektronische systemen van het voertuig.

De systemen worden weergegeven in een boomdiagram, waarbij onder andere de communicatiestatus en aanwezige DTC's overzichtelijk kunnen worden weergegeven.

Hierdoor kan snel worden bekeken welke systemen met elkaar communiceren en waar zich mogelijke storingen bevinden.

Voertuigdekking

De Phoenix Smart biedt uitgebreide voertuigdekking voor Amerikaanse, Aziatische en Europese merken.

Er is ondersteuning voor meer dan 110 merken, waarbij de voertuigdekking voortdurend wordt bijgewerkt.

Voor de exacte mogelijkheden per auto of vrachtwagen kunt u de voertuigdekking van Topdon raadplegen.

Security Gateway

Let op: steeds meer automerken maken gebruik van Security Gateways.

Onder andere de volgende merken maken gebruik van dergelijke systemen:

• FCA-groep vanaf 2017

• Volkswagen vanaf 2021

• Mercedes vanaf 2021

• Nissan vanaf 2020

• Renault vanaf 2021

Om toegang te krijgen tot deze systemen dient u geautoriseerd te worden. Aanvullende kosten kunnen door de betreffende fabrikant in rekening worden gebracht.

Er kunnen geen rechten worden ontleend aan de toegang tot een Security Gateway, aangezien deze toegang via de fabrikant verloopt.

Snel-scan en snel-wis functie

Met de snel-scanfunctie kunnen alle beschikbare voertuigmodules met één druk op de knop worden gescand.

Met de snel-wisfunctie kunnen alle foutcodes van de beschikbare modules met één druk op de knop worden gewist.

Protocollen

De Phoenix Smart ondersteunt moderne communicatieprotocollen en communicatiestandaarden, waaronder:

• CAN

• CAN FD

• DoIP

• J2534

• D-PDU

• RP1210

Daarnaast ondersteunt het systeem alle 5 OBD2 / EOBD-protocollen en alle 10 testmodi.

Voor motormanagement wordt OBD2 / EOBD ondersteund bij voertuigen vanaf 1996 tot en met heden, inclusief voertuigen met CAN.

Geschikt voor de vernieuwde APK-eisen (OBFCM)

De Phoenix Smart is geschikt voor werkzaamheden waarbij EOBD-diagnose tijdens de APK van toepassing is.

Voor voertuigen die na 31 december 2005 voor het eerst zijn toegelaten, gelden emissiegerelateerde controle-eisen.

Daarnaast beschikt de tester over de OBFCM-functie (On-Board Fuel Consumption Monitoring), welke sinds 01-01-2024 onderdeel is van de relevante APK-eisen.

Weergave foutcodes

Foutcodes worden overzichtelijk weergegeven met een omschrijving op het 10 inch scherm.

Hierdoor kan snel worden vastgesteld welk systeem een storing heeft en welke foutcode daarbij hoort.

Live data en Freeze Frame data

De Phoenix Smart kan realtime voertuiggegevens weergeven, ook wel live data genoemd.

Live data kan zowel grafisch als analoog worden weergegeven.

Daarnaast is het mogelijk om live data op te nemen en later opnieuw af te spelen. Hiermee kunnen problemen met sensoren en componenten beter worden gelokaliseerd.

Rapport opslaan en afdrukken

Na het uitvoeren van een diagnose kan een diagnoserapport als PDF-bestand worden opgeslagen.

Het rapport kan vervolgens worden geprint of per e-mail naar een klant worden verstuurd.

Het toestel bewaart daarnaast de geschiedenis van de uitgelezen voertuigen. Hierdoor kunnen eerdere diagnosegegevens eenvoudig worden teruggevonden wanneer een voertuig opnieuw binnenkomt.

Talen

De Phoenix Smart ondersteunt de volgende talen:

• Engels

• Nederlands

• Duits

• Russisch

• Frans

• Arabisch

• Spaans

• Italiaans

• Portugees

• Pools

• Turks

• Grieks

• Hongaars

• Deens

• Roemeens

• Servisch

• Zweeds

• Tsjechisch

• Fins

Onderhoudsfuncties

Het systeem beschikt over talloze onderhoudsfuncties. De beschikbare mogelijkheden kunnen per merk, model en bouwjaar verschillen.

Voor de exacte mogelijkheden per auto of vrachtwagen kan de voertuigdekking van Topdon worden geraadpleegd.

Hieronder volgt een overzicht van de meest voorkomende functies:

• Onderhoud service reset (Service): resetten van het onderhoudssysteem na uitgevoerd onderhoud.

• Olie Lamp reset: resetten van het olieleven-systeem na het vervangen van olie en oliefilter.

• Injectoren inleren: nieuwe injectornummers coderen na het plaatsen of vervangen van injectoren.

• Elektronische parkeerrem reset (EPB): het elektronische remsysteem deactiveren en activeren en de remblokken openen en sluiten.

• Stuursensor reset (SAS): kalibreren van de stuurhoeksensor en wissen van de bijbehorende gegevens.

• Batterij/accu management systeem (BMS): de batterijstatus controleren en een batterijvervanging registreren.

• ABS ontluchting: ondersteunen bij het ontluchten van het ABS-remsysteem.

• Gasklephuis inleren (ETC): de gasklepaandrijving initialiseren en aangeleerde waarden terugzetten.

• TPMS reset: resetten van het bandenspanningscontrolesysteem.

• Airco inleren (AC): kalibreren van het airconditioningsysteem na onderhoud of reparatie.

• Zonnedak reset (Sunroof Reset): resetten van het zonnedak bij bepaalde elektronische of bedieningsproblemen.

• Diesel Particulate Filter (DPF): regeneratie van het roetfilter.

• Gasoline Particulate Filter (GPF): functies voor het benzinepartikelfilter.

• Exhaust Gas Recirculation (EGR): ondersteuning bij het inleren of aanpassen van het EGR-systeem.

• Air/Fuel Reset (A/F): resetten van aangeleerde waarden van het lucht-brandstofmengsel.

• AdBlue reset: resetten van het AdBlue-systeem na werkzaamheden of onderhoud.

• Turbo kalibreren (VGT): kalibreren of inleren van het variabele geometrie turbosysteem.

• Transmissie inleren (CVT): inleren van de CVT-transmissie na onderhoud of reparatie.

• Luchtvering kalibreren: kalibreren van het luchtveringssysteem.

• Adaptieve koplampen inleren (AFS): kalibreren van het Adaptive Front Lighting System.

• Adaptieve cruisecontrol inleren (ACC): kalibreren van het Adaptive Cruise Control-systeem.

• Beenruimte module resetten (FRM): resetten en opnieuw inleren van de Footwell Module, voornamelijk bij BMW en Mini.

• Bandenmaat initialiseren: instellen of controleren van parameters met betrekking tot de bandenmaat.

• Taalwijziging: bij bepaalde voertuigen de taal van de boordcomputer wijzigen.

• Start/Stop reset: resetten van het Start/Stop-systeem.

• Transportmodus: activeren van de transportmodus om bepaalde systemen tijdens transport uit te schakelen.

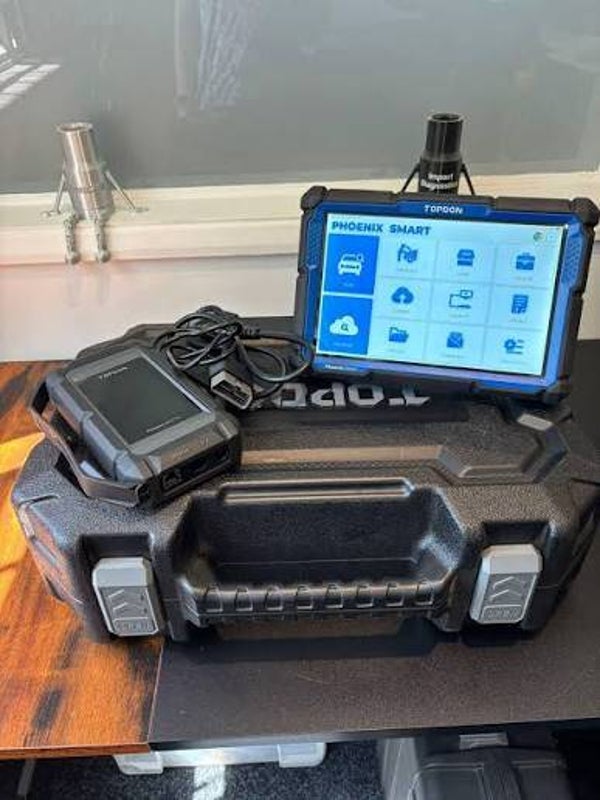

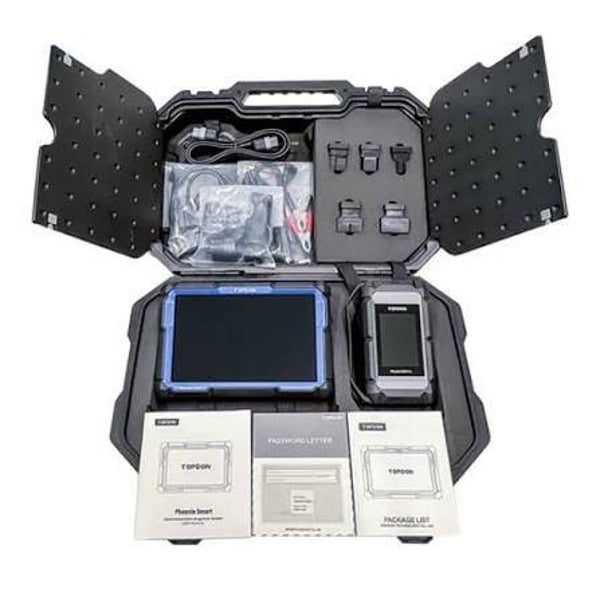

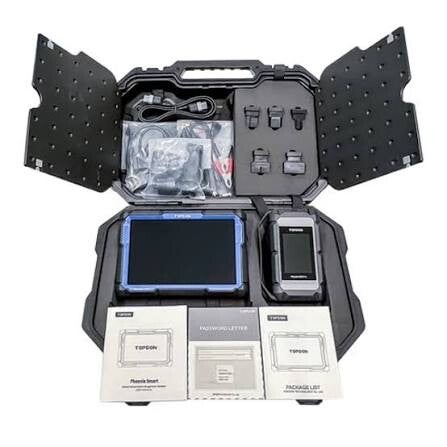

Wat wordt er geleverd

• Topdon Phoenix Smart

• Phoenix MDCI Pro (VCI-dongel)

• OBD2 verloopkabel

• Oplaadstekker

• Oplaadkabel

• RJ45 netwerkkabel

• USB naar netwerk verloopkabel

• Activatie-envelop

• Verpakkingslijst

• Handleiding

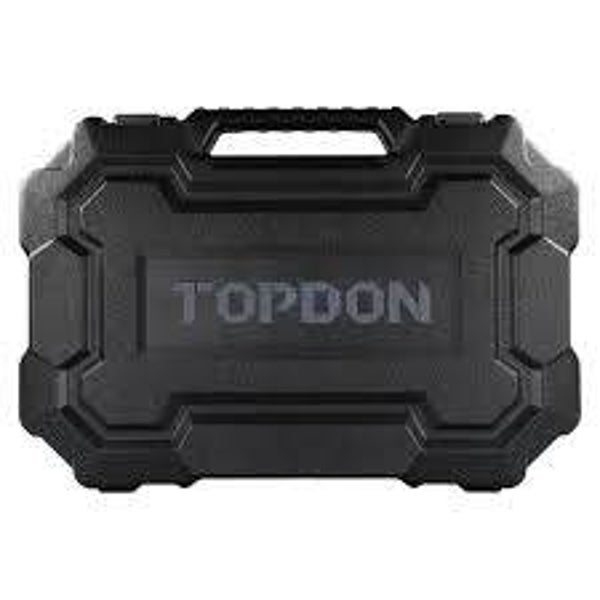

• Opbergkoffer

• 4x zekering 20 mm

• 2x zekering 30 mm

• Sigarettenaansteker verloopkabel

• Batterijklemmen verloopkabel

• BMW F-Chassis programmeerkabel

• OBD1 naar OBD2 verloopkabel

• Nissan 14+16 pins OBD1 naar 16 pins OBD2 verloopkabel

• Mitsubishi / Hyundai 12 pins OBD1 naar 16 pins OBD2 verloopkabel

• Fiat 3 pins OBD1 naar 16 pins OBD2 verloopkabel

• Mercedes-Benz 38 pins OBD1 naar 16 pins OBD2 adapter

• Toyota 17 pins OBD1 naar 16 pins OBD2 adapter

• BMW 20 pins OBD1 naar 16 pins OBD2 adapter

• Honda 3 pins OBD1 naar 16 pins OBD2 adapter

• Toyota 22 pins OBD1 naar 16 pins OBD2 adapter

• GM / Daewoo 12 pins OBD1 naar 16 pins OBD2 adapter

• Chrysler 6 pins OBD1 naar 16 pins OBD2 adapter
